化學詞典告訴你硼酸鋅阻燃機理及阻燃劑標準，硼系阻燃劑是最早使用的阻燃劑之一，亦是重要的無機阻燃劑，其特點為熱穩定性好，毒性低，消煙，與其它阻燃劑復配效果良好，添加后明顯減少材料燃燒煙濃度，與含鹵類阻燃劑，三氧化二銻復配效果明顯，廣泛應用于PVC電纜、PE、EVA、PET、PBT、尼龍、不飽和聚酯、環氧樹脂、聚酰亞胺及各種防火涂料中。

硼酸鋅阻燃機理

硼酸鹽的阻燃作用主要來自以下幾個方面：

1）能形成玻璃態無機膨脹涂層；

2）能促進成炭；

3）能阻礙揮發性可燃物的逸出；

4）能在高溫下脫水，具有吸熱、發泡及沖稀可燃物的功效。水合硼酸鋅的阻燃機理是：當溫度高于300℃時，硼酸鋅熱分解，釋放出結晶水，起到吸熱冷卻作用和稀釋空氣中氧氣的作用。另一方面，在高溫下硼酸鋅分解生成B2O3（若材料中含有氯或溴時還生成ZnX2，ZnOX。X為Cl或Br），附著在聚合物的表面上形成一層覆蓋層，此覆蓋層可抑制可燃性氣體產生，也可阻止氧化反應和熱分解作用。此外，在含鹵材料中，燃燒時還產生BX3，BX3與氣相中的水作用生成HX，在火焰中有鹵素原子游離基生成，該游離基能阻止羥基游離基的鏈反應，從而起到阻燃作用。

硼酸鋅阻燃劑標準

執行標準： Q/ZWW003-2003

CAS: 1332-07-6

海關編碼：28402000

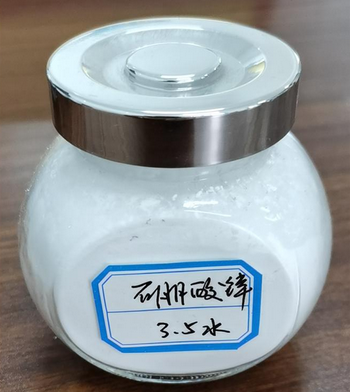

項目/級別 ZB-2335( 2ZnO.B2O3 3.5H2O)

優級品 一級品

白度 99 95

外表水　%　≤ 0.5 1.0

粒徑, um 3-5 3-5

氧化鋅ZnO, % 37.0-40.0

氧化硼B2O3 , % 45.0－48.0

灼燒失重　% 13.5－15.5

細度(325篩余物)，%  ≤ 0.1

比重, g/cm3 2.67

熔點　℃ 980

失結晶水溫度　℃ > 320

折射率 1.58

鎘 5PPM

鉛 10PPM

鉻 1PPM

汞 1PPM
